电子皮带秤是连续累计的一种自动衡器，是在工业生产过程中对皮带传送的散装固体物料进行连续称量，并可测量累计被输送物料的总质量的计量设备。
原理和结构：

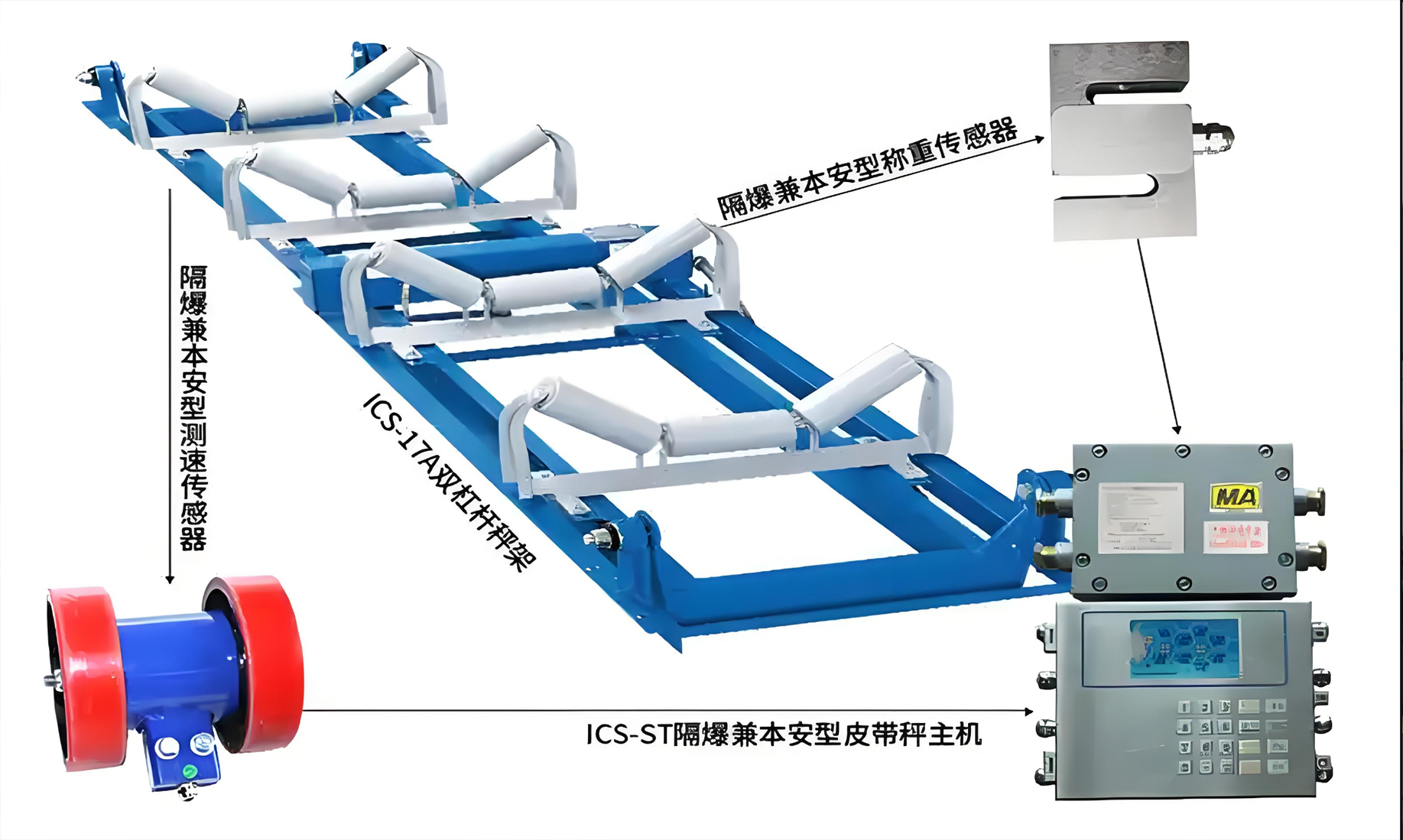

电子皮带秤的基本组成主要包括：皮带输送机及其驱动单元、称重单元、测速单元和信号采集、处理与控制单元。
电子皮带秤称重桥架安装于输送架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。
电子皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式四种。双杠杆多托辊式和悬臂式秤架的电子皮带秤计量段较长，一般为2～8组托辊，计量准确度等级高。
电子皮带秤准确度等级：
单托辊皮带秤准确度等级：±1%。
四托辊皮带秤准确度等级：±0.125%。
