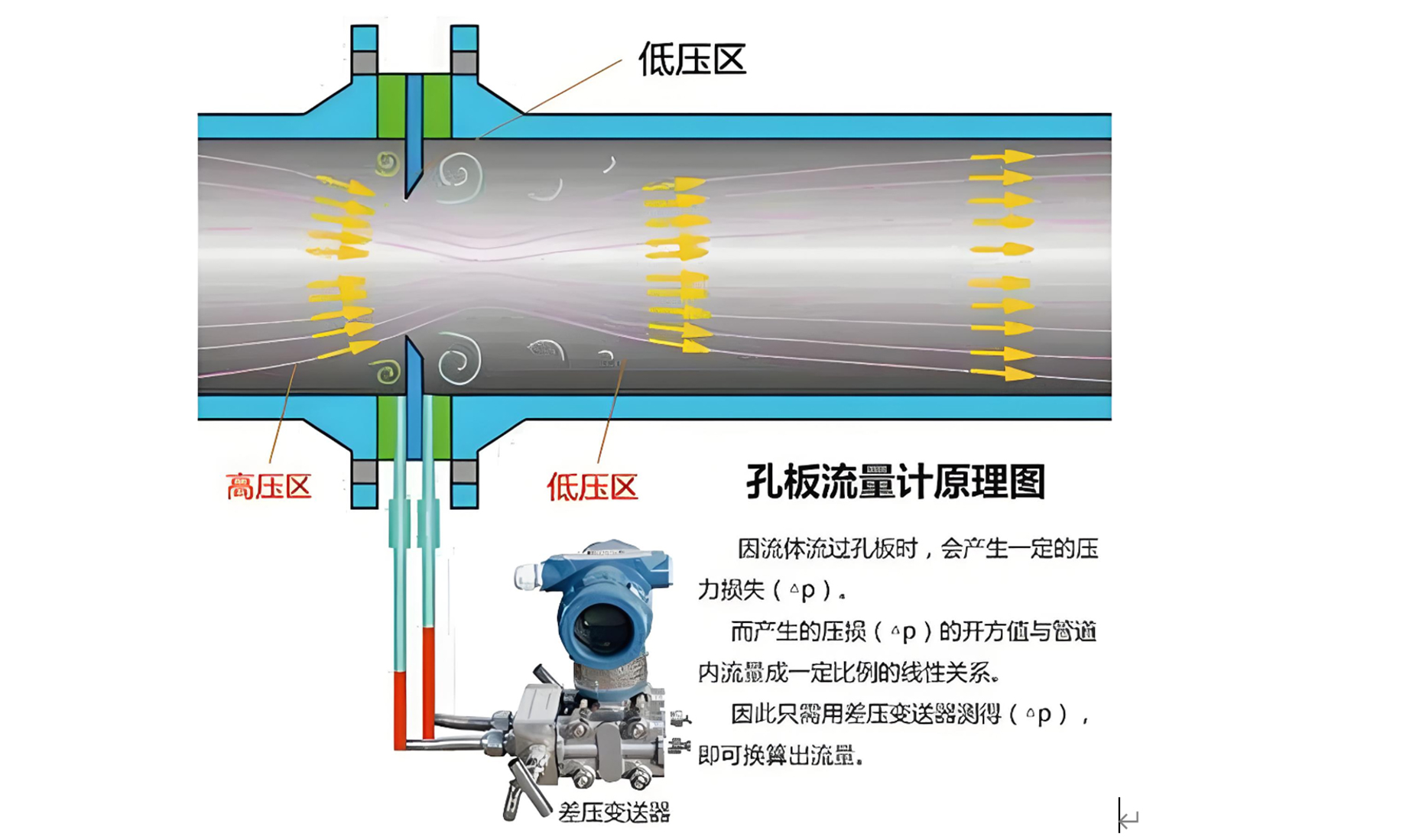

工作原理：差压式流量计是由节流装置和差压计组成的一种流量测量仪表；基于流动连续性方程（质量守恒定律）和伯努利方程（能量守恒定律）为基础，充满管道的流体，当流体流经管道内的节流件时，因流体流速的变化产生流体动压、静压的相互转化的变化，故在节流件前后产生了静压差，静压差大小与流量产生了某种函数关系，根据这种函数关系计算出流体流量。
差压式流量计可以按照产生差压的结构形式和标准化程度等等进行分类。
1.以检测件形式对差压式流量计分类，如孔板流量计、标准喷嘴流量计、文丘里流量计、均速管流量计等等。
2.检测件又可按其标准化程度分为标准和非标准两类。
（1）标准检测件是只要按照标准文件设计、制造、安装和使用，无须经实流标定即可确定其流量值和估算测量误差。常见的标准节流装置有孔板、喷嘴和文丘里管。
（2）非标准检测件是尚未列入国际标准中的检测件。常见非标准节流装置有双重孔板、圆缺孔板和文丘里喷嘴等等。
差压式流量计的准确度等级：
未实流标定通常为：±2%～±5%。
