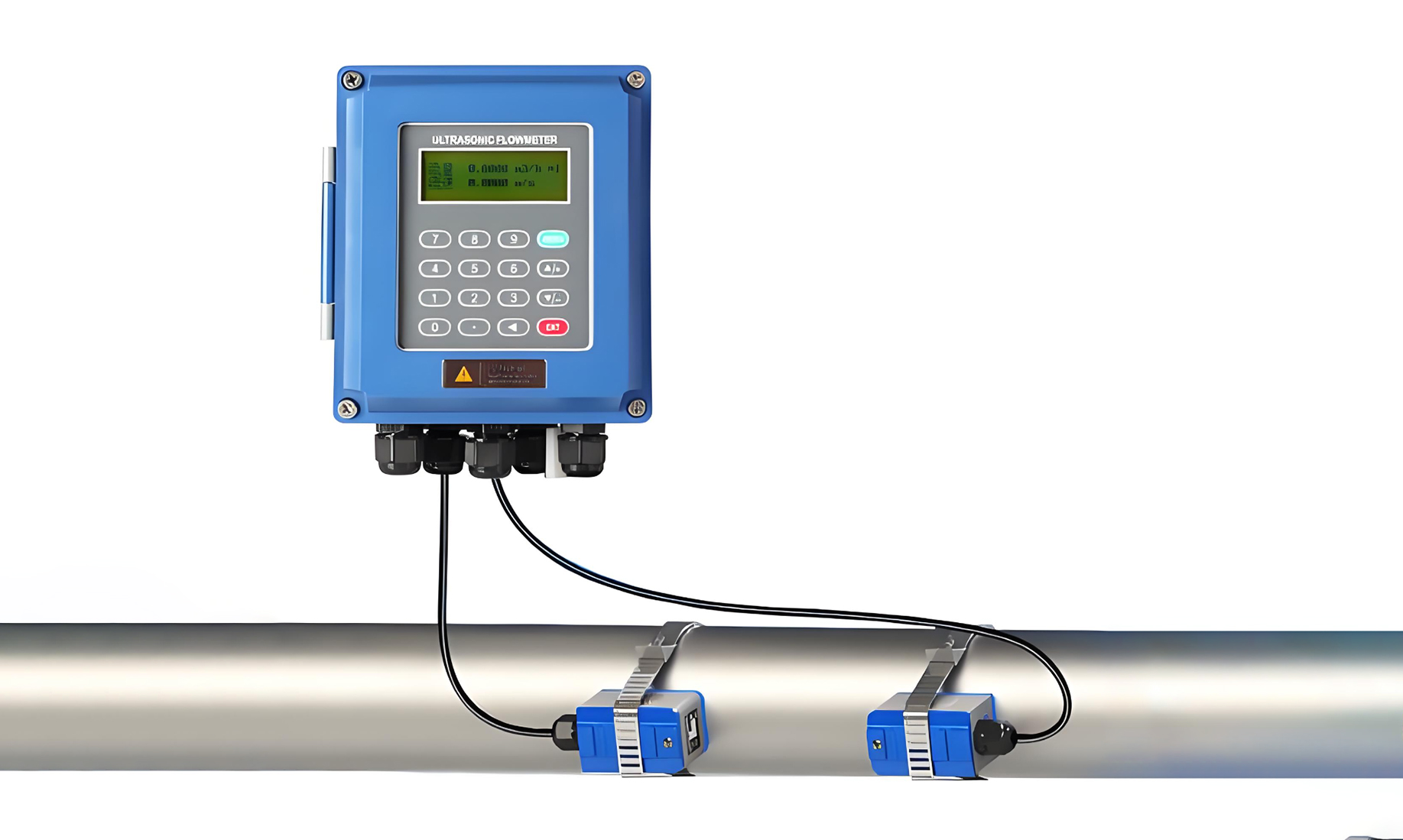

超声波流量计
发布时间：2025-04-15
浏览量：</i>
来源：网络
【字号：默认 大 超大】
简介：
工作原理：超声波流量计是利用超声波在流体中的传播特性来实现流量测量的。超声波在流体中传播时，将载上流体流速的信息，如順流和逆流的传播速度由于叠加了流体流速而不相同等。
超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适当的发射电路把电能加到发射换能器的压电元件上，使其产生超声波震动。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，可以检测出流体的流速，并最终得到流量的结果。
根据检测方式，可分为传播速度差法、多普勒法、波数偏移法、噪声法和相关法等不同类型的超声波流量计。
按照换能器配置方法分类：1.单声道的Z法（透过法）、V法（反射法）。2. 两声道的X法（交叉法）等等。
超声波流量计的准确度等级：
1.传播速度差法：单声道系统：±1.5%；平行法两声道系统：±1%。
2.多普勒法的准确度等级：±3%。
